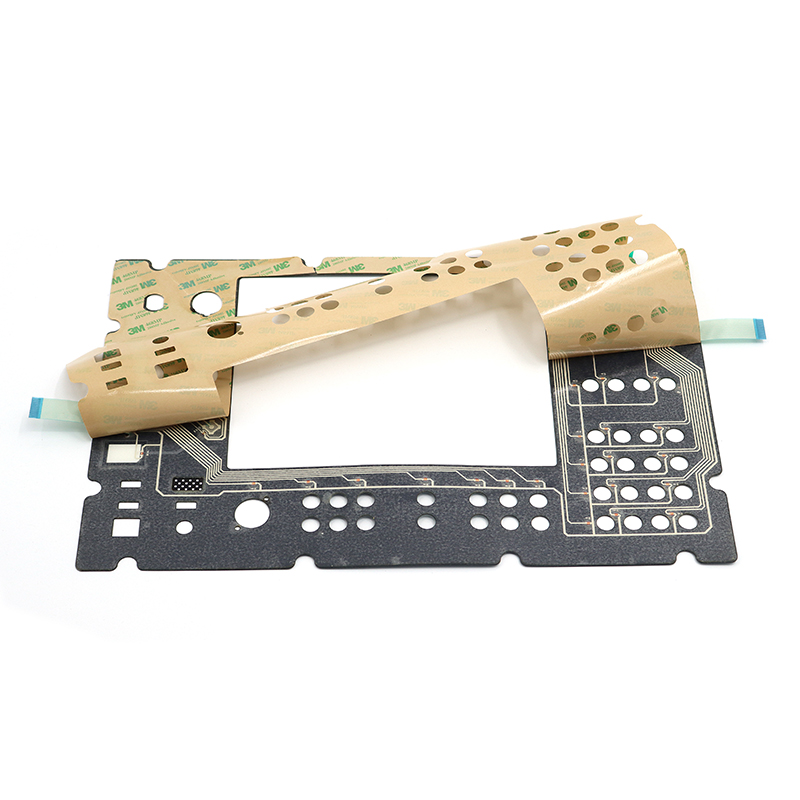

電路是評價薄膜開關內在質量最重要的因素，電路應受諸如電流、電阻、耐壓、絕緣、壽命等參數條件的製約，這也正是絲網印刷的產品向多功能、高科技領域滲透的具體體現，要保證電路的功能，首先應保證印製銀漿電路的網版的質量，那麽，下麵由小編簡單講述如何製作電路網版：

　　在製作電路網版前，首先要考慮電路參數及電路中結構要素對網版製作的要求。

　　(1)在薄膜開關的金屬銀的觸點上，應網印導電碳漿保護層，由於碳漿層的物理性能，可構成以下作用：碳漿是非金屬導體，不與空氣中的氧化合，從而保護了底層金屬銀觸點不受氧化;碳有較小的摩擦係數，是一種固體潤滑劑，當其作用於開關觸點時，有利於觸點閉合後迅速分離，碳具有較高的抗磨耗性，能提高開關觸點的耐磨耗性，保證了開關觸點能夠承受數百萬次的接觸，致密的碳塗層能阻礙銀離子的遷移，從而有效地保護了開關電性能的穩定，當碳塗層作用於引線插口，可有利於引線與連線端子的插拔，由於過厚的碳塗層容易產生剝落的傾向，故印刷導電碳漿的網版不宜過厚。

　　(2)導電圖形的密實度：導電圖形的厚度雖然是奠定開關性能參數的基礎，但由於薄膜開關所印製的電路圖形是由導體金屬(通常是銀粒)的微粒聚集而成，在其印料(銀漿)中，樹脂連接對微粒之間的阻隔，雜質對導體微粒的阻隔，以及網印過程中絲網網線對金屬微粒所產生的阻隔等，都會影響到導體圖形的致密性，從而影響到電參數的性能。基於上述原因，為了讓導電印料，特別是銀漿中的片狀銀粒順利通過，就需要選擇稍低目數的絲網，且要求絲徑要較細，孔寬比較大。

　　(3)導電圖形的厚度：相同導體製作的導線，其電阻的大小與導線的截麵積成反比，通過的電流與截麵積成正比，由此可見，薄膜開關印製的電路圖形的厚度是保證開關性能的基本條件，所以在網版製作過程中必須選擇合適的網版膜層厚度，從而保證獲得足夠的導體電路圖形。

　　(4)導電圖形的光潔度：電路圖形的不潔是指邊緣的明銳度，它不單是出於外觀的考慮，更重要的是考慮到對電參數的影響，不光潔的導線將有可能使相鄰導線的邊緣阻抗下降，特別在高溫、高濕場合下，容易導致銀離子沿導線邊緣鋸齒延伸而產生銀離子遷移，造成線間短路、薄膜開關失效。

　　(5)導電圖形的壽命：導電圖形有了足夠的厚度，不僅為電流的通過、阻值的降低提供了有利條件，同時還可提高圖形中開關觸點的高的抗磨耗量。
